不锈钢波纹软管的两种安装方式
作者:管理员    发布于:2016-09-13 17:34:50    文字:【】【】【
(1)包裹管嵌入外墙管井的连接方式:
管束和支管在墙体施工时直接暗埋在墙体中,要求管束以胶带捆扎,在管束的进墙口加设PVC弯头保护套管(如图3);管束砌筑在以管束直径为边长的正方形竖井中,内井壁以符合防火级别的材料模平,保证四角上下通风,顶端设置放散孔;支管砌筑在以管外径为边长的水平正方形槽中,内壁抹灰符合防火级别,同样保证内部四角通风;出墙时采用盒式出墙口(如图4),连接机械套筒弯头,截取适当长度的软管与整体橱柜表面固定镶嵌式灶前阀连接,利用定尺波纹管连接灶具(如图5)。
图3 进墙口示意图

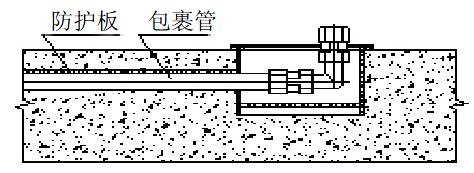

图4 盒式出墙口示意图

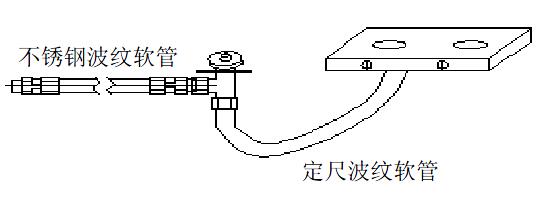

图5 室外集中挂表暗设不锈钢波纹软管
(2)包裹管置于方型PVC 管槽内的安装方式:
在墙体建筑物建设过程中,墙体外表面先预留管槽,管槽深度为应为能确保PVC 管槽外表面与墙体在同一平面为准,宽度应为能放下PVC 管槽为准,要求管槽以符合防火规范的砂浆抹平,固定方型PVC 管槽(可用射钉固定),确保槽外表面与墙
体在同一平面;软管应并排固定在管槽内(用排卡),直管段使用带膨胀螺钉的固定卡固定,固定距离应在0.5~0.8 m 之间;支管穿过墙体入户时应加钢制套管;验收合格后使用白铁板保护罩与沟槽紧密结合,用钢钉固定,并在管束顶部加设放散口。表面标明“天然气”字样。出墙时采用盒式出墙口(如图4),连接机械套筒弯头,截取适当长度的软管与整体橱柜表面固定镶嵌式灶前阀连接,利用定尺波纹管连接灶具(如图5)。
